Máng Cáp Lưới Cablofil

Máng cáp lưới Cabofil đã không còn quá xa lạ trong những công trình thi công hệ thống điện, điện nhẹ. Đây là sản phẩm có thiết kế hiện đại đồng thời sở hữu nhiều ưu điểm cùng tính năng nổi bật.

Máng cáp lưới Cablofil là gì?

Máng cáp dạng lưới hay còn gọi là máng lưới có tên tiếng anh “Wire Mesh Cable Tray”, hoặc “Mesh Tray”. Đây là một hệ thống đỡ, lắp đặt những loại cáp, dây điện (bọc cách điện). Vật liệu thường được dùng để làm loại máng cáp này bao gồm: Thép mạ kẽm nhúng nóng, thép sơn tĩnh điện và thép không gỉ (Inox). Vì vậy sản phẩm này có khả năng chống lại sự ăn mòn khi tiếp xúc với môi trường khắc nghiệt. Cho nên nó khá thích hợp sử dụng trong những công trình điện ngoài trời.

Ưu điểm của máng cáp lưới Cablofil

Máng cáp lưới có những ưu điểm vượt trội sau:

Máng cáp lưới có trọng lượng nhẹ, vì vậy khiến cho việc lắp đặt, thi công và bảo trì hệ thống dây dẫn trở nên dễ dàng hơn mà không cần tốn nhiều nhân lực. Giảm thời gian thi công và thời gian lên kế hoạch hoặc đặt làm trước các loại co nối (L, T, + …). Hình dạng đơn giản và chắc chắn nên dễ dàng vận chuyển tại công trình. Công cụ để thi công chỉ cần kiềm cắt thép, tua-vit và chìa vặn đai ốc. Các phụ kiện đa dạng, dễ dàng tháo lắp và thao tác bằng tay càng rút ngắn thời gian thi công.

Không những thế nó còn có tác dụng làm mát và lưu thông được không khí. Do máng lưới được làm bởi kim loại có bề mặt phẳng, cấu trúc dạng lưới, đảm bảo không làm xước cáp viễn thôn hoặc cáp điện. Chính điều này đã giúp cho bạn đảm bảo việc lưu thông được những luồng khí đồng thời góp phần làm mát cho những thiết bị.

Thông số kỹ thuật máng lưới Cablofil (Legrand)

Là loại máng lưới được chế tạo từ các dây thép hàn với nhau và uốn thành hình hoàn chỉnh trước khi xử lý bề mặt.

Xử lý bề mặt:

- Mạ kẽm theo tiêu chuẩn EN 12329:2000 cho dòng sản phẩm EZ dùng trong nhà

- Phủ kẽm nhúng nóng theo tiêu chuẩn EN ISO 1461 (BS 729:1999).

- Thép không rỉ AFNOREZ CND 17.2 (AISI 316L)

Kích thước

- Các kích thước máng lưới đều được đo bên trong.

- Các loại chiều cao: 30mm, 54mm, 105mm

- Các loại chiều rộng:

+ Đối với máng cao 54mm sẽ có những kích thước sau:

54mmH × 100 mmW (CM000071)

54mmH × 150 mmW (CM000081)

54mmH × 200 mmW (CM000091)

54mmH × 300 mmW (CM000101)

54mmH × 400 mmW (CM000201)

54mmH × 500 mmW (CM000301)

+ Đối với máng cao 105mm: Chiều rộng 100mm, 150mm, 200mm, 300mm 400mm, 500mm & 600mm đối với máng cao 105mm

105mmH × 100mmW (CM000891)

105mmH × 150mmW (CM000901)

105mmH × 200mmW (CM000911)

105mmH × 300mmW (CM000921)

105mmH × 400mmW (CM000931)

105mmH × 500mmW (CM000941)

105mmH × 600mmW (CM001031)

+ Máng lưới được hình thành từ các dây thép theo chiều dọc và 2 thành bên, với đường kính tối thiểu là:

+ 4 mm đối với máng có chiều rộng lên đến 150mm

+ 4.5 mmđối với máng có chiều rộng lên đến 200mm

+ 5.0 mm đối với máng có chiều rộng lên đến 300mm

+ 6.0mm đối với máng có chiều rộng 400mm, 450mm, 500mm và 600mm

+ Các máng được sản xuất theo kỹ thuật “cạnh chữ T an toàn” dọc theo phía trên cạnh hông của máng lưới (ngoại trừ CF30/50)

+ Các máng được cấu hình lưới kích thước rộng 50mm x dài 100mm.

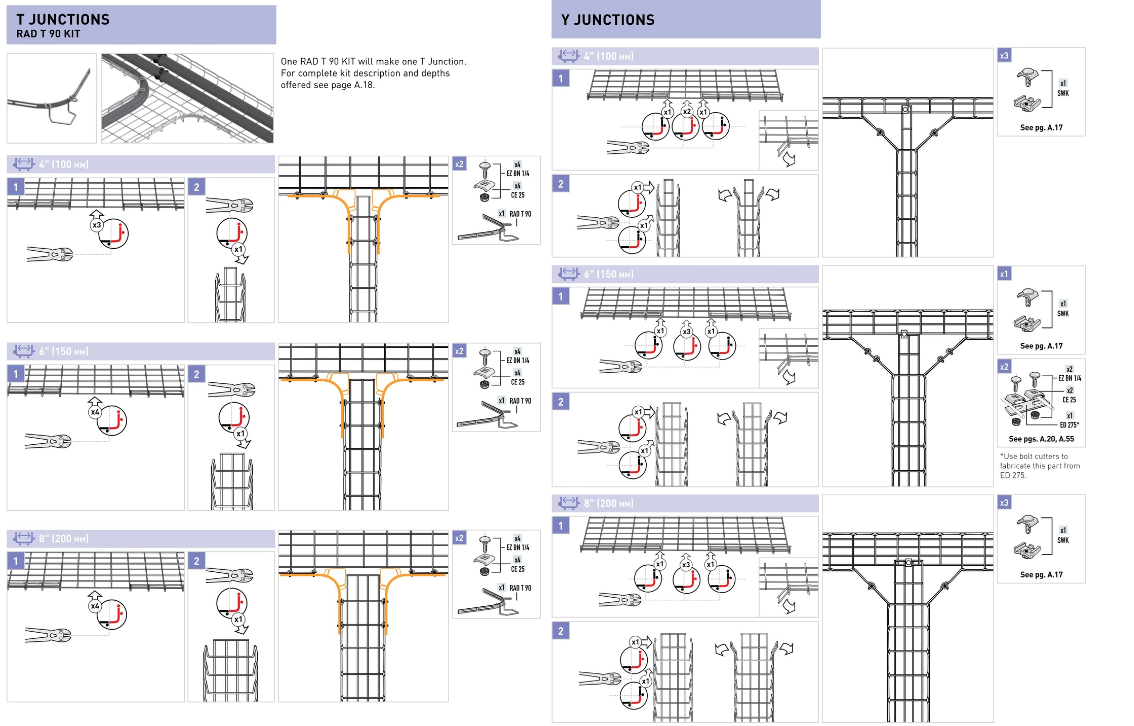

+ Mọi điều chỉnh (ví dụ: thay đổi chiều, mức độ và kích thước …) sẽ được lắp ráp tại công trình theo hướng dẫn của nhà sản xuất, dùng phụ kiện nối nhanh hoặc dùng cặp kẹp đối 25mm và 30mm gắn với bù long và đai ốc M6, toàn bề mặt được xử lý như máng.

+ Các máng được nối với nhau bằng bộ nối đàn hồi nhanh hoặc cặp kẹp đối 25mm/30mm kết hợp với thanh nối cạnh bên hỗ trợ trên các máng có chiều rộng hơn 300mm. Chỗ nối sẽ có bề mặt hoàn thiện giống như máng.

+Các máng phải được đỡ ở khoảng cách tối đa 2,5m bằng xà, thành, sàn hay khung giá và không được vượt quá tải trọng tối đa do nhà sản xuất quy định.
Sức căng tối thiểu trung bình là 500Kg tại mỗi mối hàn.
